塑料粒子們?nèi)绾纬蔀橐粋€(gè)合格的塑料件的？

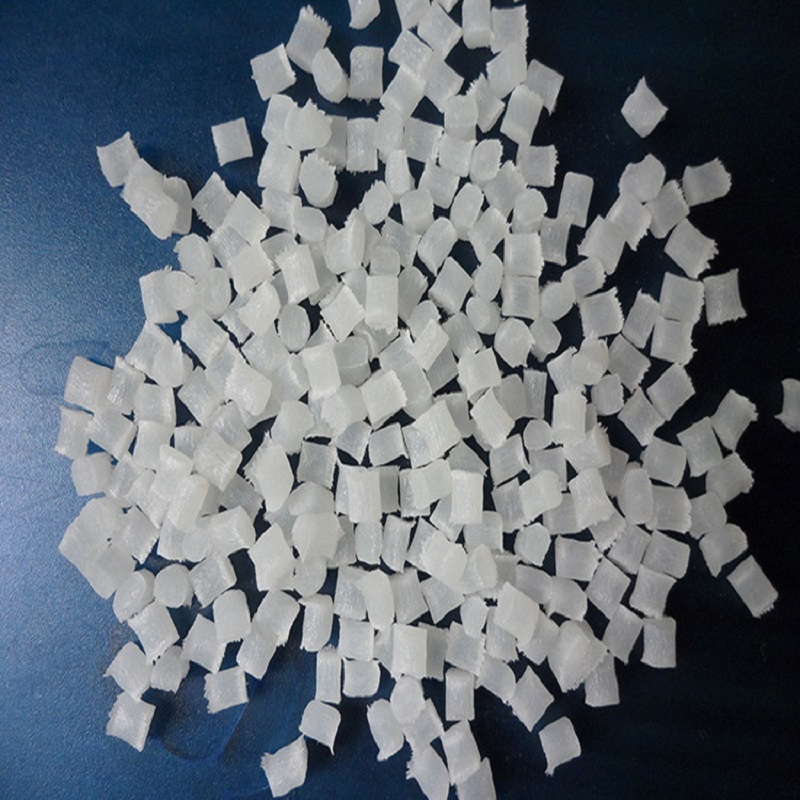

     1.干燥
     塑料粒子如果沒(méi)有干燥，由于水分的存在，在注射成型過(guò)程中會(huì)導(dǎo)致塑料熔體表觀粘度不規(guī)則波動(dòng)，熔體粘貼流道，有時(shí)流涎嚴(yán)重，致使其成型困難。具體質(zhì)量問(wèn)題表現(xiàn)為以下兩種：
     內(nèi)在質(zhì)量表現(xiàn)為：其各項(xiàng)性能指標(biāo)明顯下降、內(nèi)應(yīng)力增大、容易開(kāi)裂，促使聚合物水解與降解；外觀質(zhì)量表現(xiàn)為：制品泛黃、產(chǎn)生氣泡、毛疵、銀絲、斑紋，以及透明度下降。

     干燥過(guò)程中我們需要注意四個(gè)關(guān)鍵問(wèn)題：
     塑料的干燥溫度塑料的干燥時(shí)間塑料的露點(diǎn)塑料干燥時(shí)的空氣流量
     干燥過(guò)程描述：
     由于水分自顆粒內(nèi)部向表面緩慢擴(kuò)散氣化，濕顆粒表面逐漸變干，氣化表面向塑料粒子內(nèi)層移動(dòng)，隨著塑料顆粒內(nèi)部水分含量的減少，其向表面?zhèn)鬟f的速率逐漸下降，因此干燥速率也就愈來(lái)愈低，干燥時(shí)間變得愈來(lái)愈長(zhǎng)。
     需要注意的是，塑料在未干燥前含水量通常為0.5%~1%，而許多工程塑料成型時(shí)允許最大含水量為0.02%~0.08%。所以，塑料粒子干燥后必須要經(jīng)過(guò)水分測(cè)試，合格后才能生產(chǎn)。
     2.預(yù)塑
     干燥完成后，塑料顆粒被喂料機(jī)以一定速率帶入注塑機(jī)的塑化單元完成預(yù)塑動(dòng)作。
     由于在注射前需要連續(xù)均勻一致的塑料熔體，所以我們要對(duì)螺桿進(jìn)行優(yōu)化設(shè)計(jì)，經(jīng)過(guò)處理后，螺桿需要達(dá)到這些要求：均勻塑化低壓力損耗  更快成型周期均勻儲(chǔ)料溫度線性熔融流動(dòng)。     3.注射
     預(yù)塑完成的熔體，進(jìn)一步被注射進(jìn)入模具型腔。機(jī)桶溫度、背壓、螺桿轉(zhuǎn)速和循環(huán)周期對(duì)熔體溫度有不同的影響，而在噴嘴中存在更大的溫度 梯度。平緩的機(jī)桶溫度分布、較低的螺桿分布、較高的背壓，有助于改善熔體溫度的均勻性。
     剪切與粘度：
     非牛頓熔體剪切率與粘度的關(guān)系如上圖，為了達(dá)到熔體一致，塑料熔體的剪切越大越趨于穩(wěn)定，但不能引起塑料的降解。
     4.充模
     塑料分子鏈?zhǔn)艿降湫偷募羟小⒗欤ㄆ矫?、單軸和雙軸）場(chǎng)，這時(shí)需要考慮復(fù)雜的、不同的流動(dòng)場(chǎng)。
     流動(dòng)的塑料熔體經(jīng)過(guò)一些狹窄的流道，稱為主流道-分流道-澆口，或者一些變化結(jié)構(gòu)，可能包括熱流道部分以及熱歧管區(qū)。在流經(jīng)這些狹窄的流道時(shí)，塑料的分子鏈經(jīng)受高速變形速率，同時(shí)靠近模具表面的分子鏈經(jīng)歷快速冷卻。
     在填充即將結(jié)束時(shí)，此時(shí)注射壓力達(dá)到最大值，同時(shí)塑料由于冷卻開(kāi)始收縮。經(jīng)過(guò)補(bǔ)縮與保壓，塑件成型。

關(guān)于塑料粒子們?nèi)绾纬蔀橐粋€(gè)合格的塑料件的？的信息，如果你有相關(guān)材料的需求或者技術(shù)問(wèn)題，請(qǐng)撥打免費(fèi)電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠(chéng)摯歡迎您的來(lái)電！
